So sánh giữa xử lý nhiệt chân không và xử lý nhiệt truyền thống

So sánh giữa xử lý nhiệt chân không và xử lý nhiệt truyền thống

Xử lý nhiệt chân không đề cập đến công nghệ toàn diện kết hợp công nghệ chân không và xử lý nhiệt, có nghĩa là tất cả và một phần của quá trình xử lý nhiệt được thực hiện ở trạng thái chân không. Xử lý nhiệt chân không có thể nhận ra hầu hết tất cả các quá trình xử lý nhiệt, như làm nguội, ủ, ủ, cacbon hóa, crom hóa, thấm nitơ. Trong quá trình làm nguội, làm nguội khí, làm nguội dầu, làm nguội nitrat, làm nguội bằng nước, v.v ... có những ưu điểm sau so với xử lý nhiệt thông thường.

1, không oxy hóa, không khử cacbon, không có carbon trên bên trong phôi và bề mặt bảo vệ tốt

Sự oxy hóa làm cho bề mặt kim loại mất độ bóng, tăng độ nhám bề mặt và giảm độ chính xác. Hơn nữa, lớp da oxit trên bề mặt thép thường là nguồn gốc của điểm mềm và dập tắt vết nứt. Oxy hóa làm giảm sức mạnh của miếng thép và các tính chất cơ học khác. Quá trình khử cacbon (xem sơ đồ khử cacbon điển hình của thép trong hình 1) đề cập đến hiện tượng hàm lượng carbon bề mặt của thép giảm khi được nung nóng.

Hình 1 khử cacbon điển hình của thép

Nói chung, quá trình oxy hóa và khử cacbon của thép được thực hiện cùng một lúc. Khi lớp khử cacbon bị oxy hóa, việc giảm hàm lượng carbon sẽ làm giảm đáng kể độ cứng, chống mài mòn và đặc tính mỏi của thép, trong khi quá trình khử cacbon của thép tốc độ cao sẽ làm giảm độ cứng màu đỏ (xem hình 2).

Hình 2 Sơ đồ dập tắt lò W6Mo5Cr4V2 có hiện tượng khử cacbon, độ sâu là 0,23mm

Vì kim loại được nung nóng dưới một mức độ chân không nhất định, phôi tránh tiếp xúc với oxy. Các phôi không có quá trình oxy hóa và không khử cacbon, do đó nó có thể có được bề mặt sáng và chất lượng xử lý nhiệt tốt hơn. Đồng thời, không có phản ứng khử sẽ xảy ra ở trạng thái chân không và sẽ không xảy ra sự gia tăng carbon, như thể hiện trong hình. 3.

Trong hình 3, con số làm nguội chân không W6Mo5Cr4V2, sự phân bố cacbua đồng đều và kích thước hạt có thể được đánh giá là loại 10,5

Những lợi thế của xử lý nhiệt chân không có thể được thấy rõ bằng cách so sánh bề mặt phôi sau với sơ đồ luyện kim của quá trình làm nguội chân không sau khi thêm chất bảo vệ. Như thể hiện trong hình 4 và hình 5:

Hình 4 làm nguội và tôi luyện sau khi cacbon hóa 40Cr, martensite cấp 3, austenit cấp 2 còn lại, một lượng nhỏ cacbua dạng hạt loại 1 bề mặt và độ dày cấu trúc martensite dưới bề mặt là khác nhau

Hình 5. Cấu trúc dập tắt chân không của 40Cr là martensite carbon trung bình và một lượng nhỏ martensite dải đen. Gia nhiệt đồng đều, không khử oxi hóa bề mặt

2, cải thiện tính chất cơ học tổng thể, khử khí và thúc đẩy quá trình tinh chế bề mặt kim loại

Chân không có tác dụng khử khí rõ ràng đối với kim loại lỏng, và cũng có tác dụng khử khí tốt đối với khí hòa tan trong kim loại rắn. Khí độc hại nhất trong kim loại là hydro. Khi sử dụng gia nhiệt chân không, hydro trong kim loại và hợp kim có thể nhanh chóng giảm đến mức tối thiểu, loại bỏ sự hấp thụ hydro, do đó cải thiện độ dẻo, độ bền và độ bền mỏi của vật liệu và cải thiện tính chất cơ học chung của phôi. Khi kim loại và hợp kim được nung nóng trong chân không, nếu độ chân không thấp hơn áp suất phân hủy của các oxit tương ứng, các oxit đó sẽ bị phân hủy và oxy tự do hình thành sẽ được thải ra khỏi buồng chân không, điều này sẽ tiếp tục cải thiện chất lượng bề mặt của kim loại, và thậm chí làm cho bề mặt đạt đến trạng thái kích hoạt, do đó đóng vai trò thanh lọc.

3, biến dạng phôi là nhỏ

Nói chung, được xử lý phôi bằng nhiệt bức xạ nhiệt trong lò, chênh lệch nhiệt độ bên trong và bên ngoài nhỏ, ứng suất nhiệt nhỏ, do đó xác định các thành phần của biến dạng xử lý nhiệt chân không nhỏ, đồng thời trong chân không Tự động gia nhiệt và làm nguội trong chân không, để tránh phôi dưới trạng thái nhiệt trong xử lý không khí (xử lý bể muối và bảo vệ khí quyển được làm nóng trong môi trường yếm khí, nhưng nó vẫn ở trong không khí hoặc làm nguội hoàn toàn) có chứa oxy trung bình, làm giảm biến dạng gia công. Ví dụ, bánh xe lăn lụa làm bằng vật liệu Cr12MoV tương ứng được xử lý bằng xử lý nhiệt chân không và tắm muối. Lượng biến dạng của xử lý nhiệt chân không thấp hơn 70% so với xử lý bằng muối và tỷ lệ chất lượng sản phẩm cao.

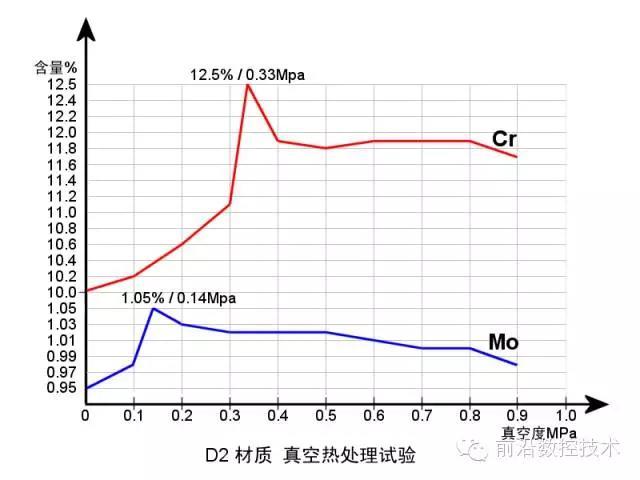

4, có thể làm giảm sự biến động của các yếu tố vàng trong phôi

Xử lý nhiệt chân không có thể được làm nóng và làm nguội trong môi trường có kiểm soát, do đó làm giảm sự biến động của các nguyên tố vàng trong phôi và đảm bảo chất lượng xử lý nhiệt của phôi.

5. Những người khác

Lò xử lý nhiệt chân không có hiệu suất nhiệt cao, có thể nhận ra sự gia nhiệt và làm mát nhanh chóng. Ổn định và lặp lại tốt. Môi trường làm việc tốt, hoạt động an toàn, không gây ô nhiễm và các mối nguy hiểm công cộng.

IKS PVD , chúng tôi sản xuất thiết bị sơn chân không PVD, liên hệ: iks.pvd@foxmail.com
