MAL Series - Xi lanh nhôm hợp kim nhôm

Loại tác vụ: Kích đúp Kích thước lỗ khoan: 20/25/32/40 Đặc điểm kỹ thuật ① Sợi PT và sợi G có sẵn. Tính năng sản phẩm đột quỵ 1. Nắp trước và sau được luồn vào ống hình trụ. 2. Piston con dấu thông qua cấu trúc niêm phong hai chiều hình đặc biệt với kích thước nhỏ gọn và chức năng lưu trữ dầu ....

Gửi yêu cầu
Tải về

Giơi thiệu sản phẩm

Loại hành động: Diễn xuất kép

Kích thước lỗ khoan: 20/25/32/40

Đặc điểm kỹ thuật

Kích thước lỗ khoan (mm)	20	25	32		40
Loại hành động	Tác động kép
Chất lỏng	Air (được lọc bởi phần tử lọc 40 um)
Áp lực vận hành	0.1 ~ 1.0MPa (15 ~ 145psi) (1.0 ~ 10.0bar)
Sức ép bằng chứng	1.5MPa (215psi) (15bar)
Nhiệt độ ℃	-20 ~ 70
Tốc độ dải mm / s	30 ~ 800
Dung sai đột quỵ	0 ~ 150 ^+1,0 ₀ > 150 ^+1,4 ₀
Loại đệm	Bumper
Kích thước cổng ①	PT1 / 8			PT1 / 4

① Sợi PT và sợi G có sẵn.

Cú đánh

Kích thước lỗ khoan (mm)	Đột quỵ tiêu chuẩn	Tối đa Cú đánh	Cho phép đột quỵ
20	25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500	500	1000
25	25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500	500	1000
32	25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500	500	1500
40	25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500	500	1500

Tính năng sản phẩm

1. Nắp trước và sau được luồn vào ống hình trụ.

2. Con dấu Piston thông qua cấu trúc niêm phong hai chiều đặc biệt với kích thước nhỏ gọn và chức năng lưu trữ dầu.

3. Nắp trước sử dụng hướng dẫn mang tự bôi trơn với khả năng bôi trơn và hướng dẫn tốt.

4. nhiều phương pháp bao gồm phía sau làm cho lắp đặt xi lanh thuận tiện hơn.

5. xi lanh khác nhau có sẵn cho sự lựa chọn của bạn.

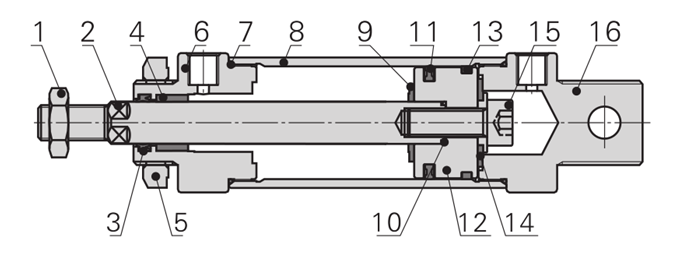

Cấu trúc bên trong và vật liệu của các bộ phận chính

KHÔNG.	Mục	Vật chất	KHÔNG.	Mục	Vật chất
1	Đinh ốc	Thép carbon	9	Gasket	NBR
2	Thanh piston	S45C Thanh mài mạ crôm cứng	10	Vòng chữ O	NBR
3	Bìa trước o-ring	NBR	11	Piston O-ring	NBR
4	Bushing	Mang vật liệu kháng	12	pít tông	Hợp kim nhôm
5	Rob bìa hạt	Thép carbon	13	Đeo nhẫn	Mang vật liệu kháng
6	Bìa Rob	Hợp kim nhôm	14	Đệm phẳng	Thép cắt miễn phí
7	Vòng chữ O	NBR	15	Vít ổ cắm hình lục giác	Thép carbon
số 8	Thân hình	Hợp kim nhôm	16	Cover lại	Hợp kim nhôm

Thứ nguyên

Kích thước lỗ khoan /Mục	A	AB	AC	AD	AF	B	C	D	DA	M	MA	MB
20	131	40	70	16	102	29	16	số 8	28	M22 * 1.5	12	21
25	135	44	70	16	104	34	16	10	30	M22 * 1.5	14	21
32	141	44	70	16	107	39,5	16	12	30	M24 * 2.0	14	27
40	165	46	92	22	129	49,5	20	16	32	M30 * 2.0	14	27

Kích thước lỗ khoan /Mục	E	EA	F	FA	G	GA	H	K	KA	P	PA
20	M8 * 1.25	20	12	6	29	7	6	số 8	9	PT1 / 8	số 8
25	M10 * 1.25	22	17	6	29	7	số 8	số 8	9	PT1 / 8	số 8
32	M10 * 1.25	22	17	6	32	số 8	10	10	12	PT1 / 8	số 8
40	M12 * 1.25	24	17	7	41	9	14	12	12	PT1 / 4	11

Chú phổ biến: mal series - xi lanh mini hợp kim nhôm, Trung Quốc, nhà sản xuất, nhà cung cấp, mua, tùy chỉnh, sản xuất tại Trung Quốc
